  • Konstrukcje nośne
KWF_01

KWF

Deklaracja zgodności

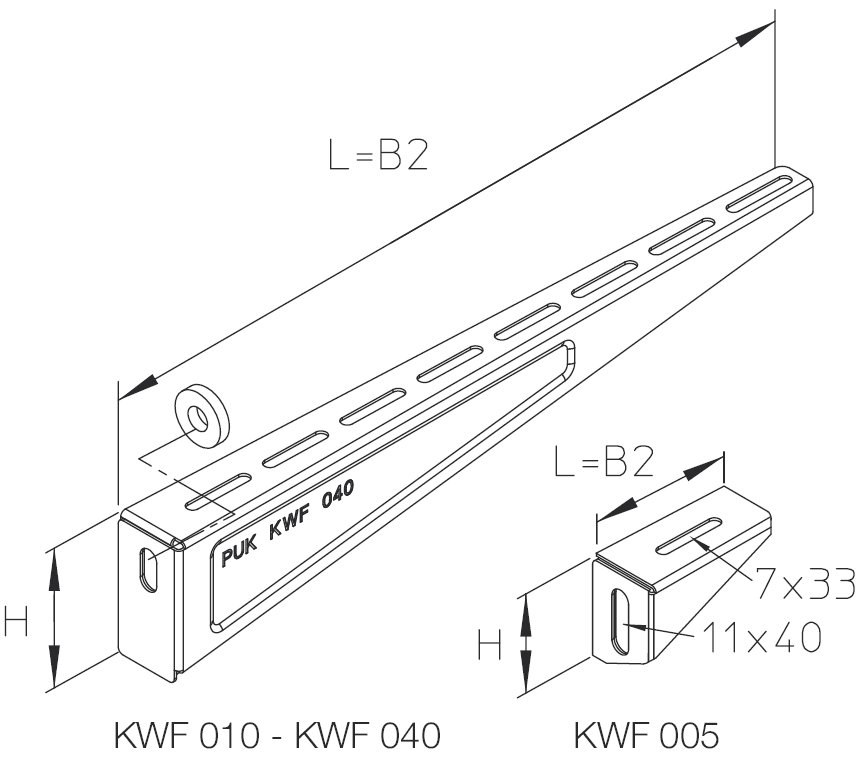

Wspornik poziomy, lekki.

Fo/P: Współczynnik do obliczenia obciążenia kołków FD przy uwzględnieniu rzeczywistego obciążenia wspornika, ewentualnie sumy rzeczywistych obciążeń.

Ocynk metodą Sendzimira, zgodnie z DIN EN 10346

Nazwa H[mm] B[mm] L[mm] Pmax[kN] Fd/P G[kg]
KWF 005S
57
50
70
1,0
-
0,08
− +
KWF 010S
80
100
120
1,2
1,58
0,21
− +
KWF 020S
80
200
220
1,2
2,33
0,29
− +
KWF 030S
80
300
320
1,2
3,15
0,43
− +
KWF 040S
80
400
420
1,2
3,99
0,50
− +

Ocynk zanurzeniowo-ogniowy, zgodnie z BS 729 (EN ISO 1461)

Nazwa H[mm] B[mm] L[mm] Pmax[kN] Fd/P G[kg]
KWF 005F
57
50
70
1,0
-
0,10
− +
KWF 010F
80
100
120
1,2
1,58
0,24
− +
KWF 020F
80
200
220
1,2
2,33
0,32
− +
KWF 030F
80
300
320
1,2
3,15
0,47
− +
KWF 040F
80
400
420
1,2
3,99
0,54
− +

Powłoka Magnelis®, EN 10346

Nazwa H[mm] B[mm] L[mm] Pmax[kN] Fd/P G[kg]
KWF 005ZM
57
50
70
1,0
-
0,08
− +
KWF 010ZM
80
100
120
1,2
1,58
0,23
− +
KWF 020ZM
80
200
220
1,2
2,33
0,30
− +
KWF 030ZM
80
300
320
1,2
3,15
0,45
− +
KWF 040ZM
80
400
420
1,2
3,99
0,51
− +

Stal nierdzewna, zgodnie z ASTM 304 / BS 304 S 3

Nazwa H[mm] B[mm] L[mm] Pmax[kN] Fd/P G[kg]
KWF 005E
57
50
70
1,0
-
0,08
− +

Opcjonalne akcesoria

kdu_40

KDU 40

Wspornik pionowy systemu KHU, 40x30 mm

kdu_57

KDU 57

Wspornik pionowy systemu KHU, 57x30 mm

khu_40

KHU 40

Kształtownik perforowany, profil U40

khu_57

KHU 57

Kształtownik perforowany, profil U57
