Wspornik pionowy systemu KHU, wzmocniony, 60x40 mm.

Produkt dostępny jest również w wykonaniu ze stali kwasoodpornej, materiał 1.4571 / 1.4404 (V4A).

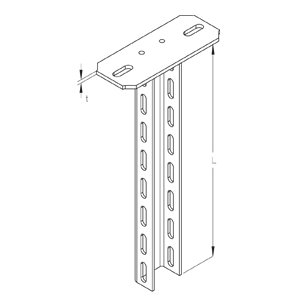

Wspornik pionowy, perforowany, profil U, systemu ciężkiego, 60x40 mm z przyspawaną płytą czołową, przebadany zgodnie z normą DIN EN 61537.

Wykres obciążenia wg DIN EN 61537 (badanie nr 10.8.2.3) dla zestawu wspornik poziomy + wspornik pionowy. Dla wsporników poziomych o szerokości od 400 mm lub zamontowanych na końcu kształtownika, zaleca się zastosowanie elementu wsporczego. Dla systemów z klasyfikacją w zakresie zachowania funkcjonalności w czasie pożaru musi być zastosowany element wsporczy KHUSS 60. Grubość materiału „t” wskazuje grubość górnej płyty.

Cynkowanie galwaniczne, EN ISO 4042

Nazwa	L[mm]	t[mm]	G[kg]
KDU 60-02GV	200	6	1,34	− +
KDU 60-03GV	300	6	1,67	− +
KDU 60-04GV	400	6	2,00	− +
KDU 60-05GV	500	6	2,33	− +
KDU 60-06GV	600	6	2,54	− +
KDU 60-07GV	700	6	2,88	− +
KDU 60-08GV	800	6	3,31	− +
KDU 60-09GV	900	6	3,64	− +
KDU 60-10GV	1000	6	3,97	− +
KDU 60-11GV	1100	6	4,52	− +
KDU 60-12GV	1200	6	4,85	− +
KDU 60-13GV	1300	6	5,18	− +
KDU 60-14GV	1400	6	5,51	− +
KDU 60-15GV	1500	6	5,84	− +
KDU 60-16GV	1600	6	6,19	− +
KDU 60-17GV	1700	6	6,53	− +
KDU 60-18GV	1800	6	6,86	− +
KDU 60-19GV	1900	6	7,10	− +
KDU 60-20GV	2000	6	7,48	− +

Ocynk zanurzeniowo-ogniowy, zgodnie z BS 729 (EN ISO 1461)

Nazwa	L[mm]	t[mm]	G[kg]
KDU 60-02F	200	6	1,4	− +
KDU 60-03F	300	6	1,8	− +
KDU 60-04F	400	6	2,1	− +
KDU 60-05F	500	6	2,5	− +
KDU 60-06F	600	6	2,8	− +
KDU 60-07F	700	6	3,2	− +
KDU 60-08F	800	6	3,5	− +
KDU 60-09F	900	6	3,9	− +
KDU 60-10F	1000	6	4,2	− +
KDU 60-11F	1100	8	4,8	− +
KDU 60-12F	1200	8	5,2	− +
KDU 60-13F	1300	8	5,5	− +
KDU 60-14F	1400	8	5,9	− +
KDU 60-15F	1500	8	6,3	− +
KDU 60-16F	1600	8	6,6	− +
KDU 60-17F	1700	8	7	− +
KDU 60-18F	1800	8	7,3	− +
KDU 60-19F	1900	8	7,7	− +
KDU 60-20F	2000	8	8	− +

Stal nierdzewna, zgodnie z ASTM 304 / BS 304 S 3

Nazwa	L[mm]	t[mm]	G[kg]
KDU 60-02E	200	6	1,4	− +
KDU 60-03E	300	6	1,8	− +
KDU 60-04E	400	6	2,1	− +
KDU 60-05E	500	6	2,5	− +
KDU 60-06E	600	6	2,8	− +
KDU 60-07E	700	6	3,2	− +
KDU 60-08E	800	6	3,5	− +
KDU 60-09E	900	6	3,9	− +
KDU 60-10E	1000	6	4,2	− +
KDU 60-11E	1100	8	4,8	− +
KDU 60-12E	1200	8	5,2	− +
KDU 60-13E	1300	8	5,5	− +
KDU 60-14E	1400	8	5,9	− +
KDU 60-15E	1500	8	6,3	− +
KDU 60-16E	1600	8	6,6	− +
KDU 60-17E	1700	8	7	− +
KDU 60-18E	1800	8	7,3	− +
KDU 60-19E	1900	8	7,7	− +
KDU 60-20E	2000	8	8	− +
