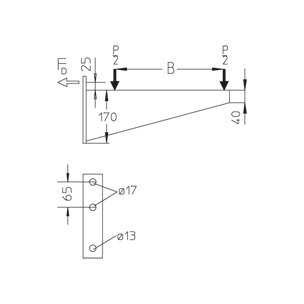

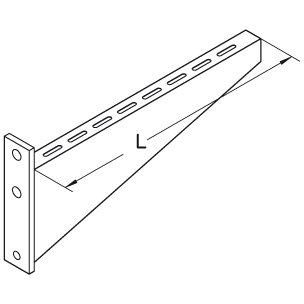

Wspornik poziomy, wzmocniony.
Wspornik ścienny, wzmocniony z dospawanym panelem montażowym, testowany zgodnie z DIN EN 61537.
FD/P: Współczynnik do obliczenia obciążenia kołków FD przy uwzględnieniu rzeczywistego obciążenia wspornika P, ewentualnie sumy rzeczywistych obciążeń.
Produkt dostępny jest również w wykonaniu ze s tali kwasoodpornej, materiał 1.4571 / 1.4404 (V4A).
| Nazwa | H[mm] | B[mm] | L[mm] | Pmax[kN] | Fd/P | G[kg] | |
|---|---|---|---|---|---|---|---|
| KWS 020F |
170
|
200
|
280
|
7
|
1,31
|
2,04
|
|
| KWS 030F |
170
|
300
|
380
|
6,7
|
1,49
|
2,4
|
|
| KWS 040F |
170
|
400
|
480
|
6,5
|
1,69
|
2,78
|
|
| KWS 050F |
170
|
500
|
580
|
6,3
|
1,91
|
3,32
|
|
| KWS 060F |
170
|
600
|
680
|
6,1
|
2,13
|
3,68
|
|
| KWS 070F |
170
|
600
|
780
|
5,2
|
2,6
|
4,04
|
|
| KWS 080F |
170
|
600
|
880
|
4,4
|
3,07
|
4,41
|
|
| KWS 090F |
170
|
600
|
980
|
3,6
|
3,56
|
4,77
|
|
| KWS 100F |
170
|
600
|
1080
|
2,8
|
4,06
|
5,14
|
