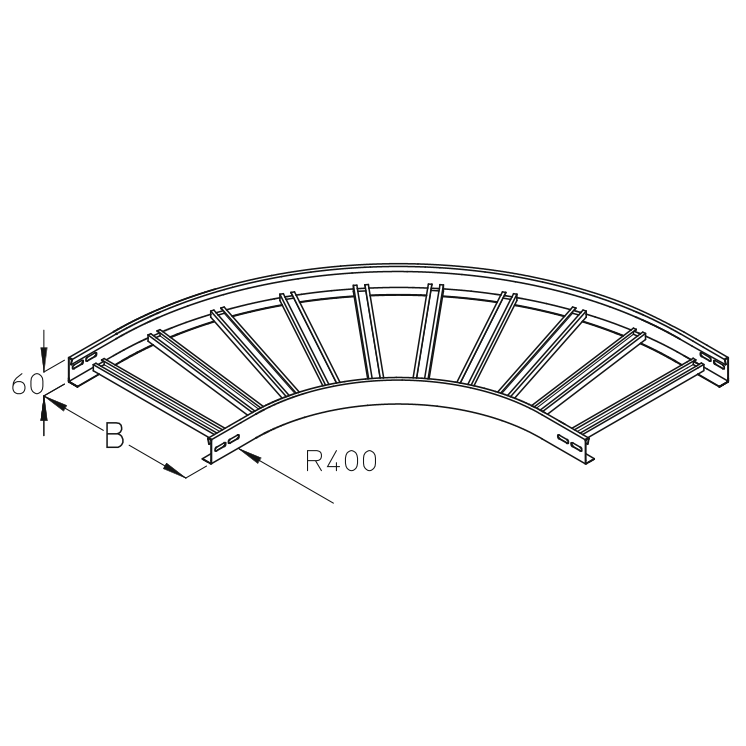

Łuk wewnętrzny drabinki kablowej, wysokość=60 mm.
Łuk wewnętrzny drabinki kablowej, umożliwiający zmianę kierunku przebiegu trasy kablowej w poziomie o 90o.
Konstrukcja zgrzewana.
Zgodnie z normą DIN 4102-12 element może być stosowane do wykonania tras systemu utrzymania funkcji E90 w przypadku pożaru.
| Nazwa | H[mm] | B[mm] | R[mm] | G[kg] | |
|---|---|---|---|---|---|
| LGIB-BS 60-20F |
60
|
200
|
400
|
3,50
|
|
| LGIB-BS 60-30F |
60
|
300
|
400
|
4,50
|
|
| LGIB-BS 60-40F |
60
|
400
|
400
|
5,40
|
| Nazwa | H[mm] | B[mm] | R[mm] | G[kg] | |
|---|---|---|---|---|---|
| LGIB-BS 60-20E |
60
|
200
|
400
|
3,35
|
|
| LGIB-BS 60-30E |
60
|
300
|
400
|
4,30
|
|
| LGIB-BS 60-40E |
60
|
400
|
400
|
5,15
|
| Nazwa | H[mm] | B[mm] | R[mm] | G[kg] | |
|---|---|---|---|---|---|
| LGIB-BS 60-20E4 |
60
|
200
|
400
|
3,35
|
|
| LGIB-BS 60-30E4 |
60
|
300
|
400
|
4,30
|
|
| LGIB-BS 60-40E4 |
60
|
400
|
400
|
5,15
|
