G 35

Deklaracja zgodności

Karta Katalogowa G 35_PL
pdf | 922.84 KB

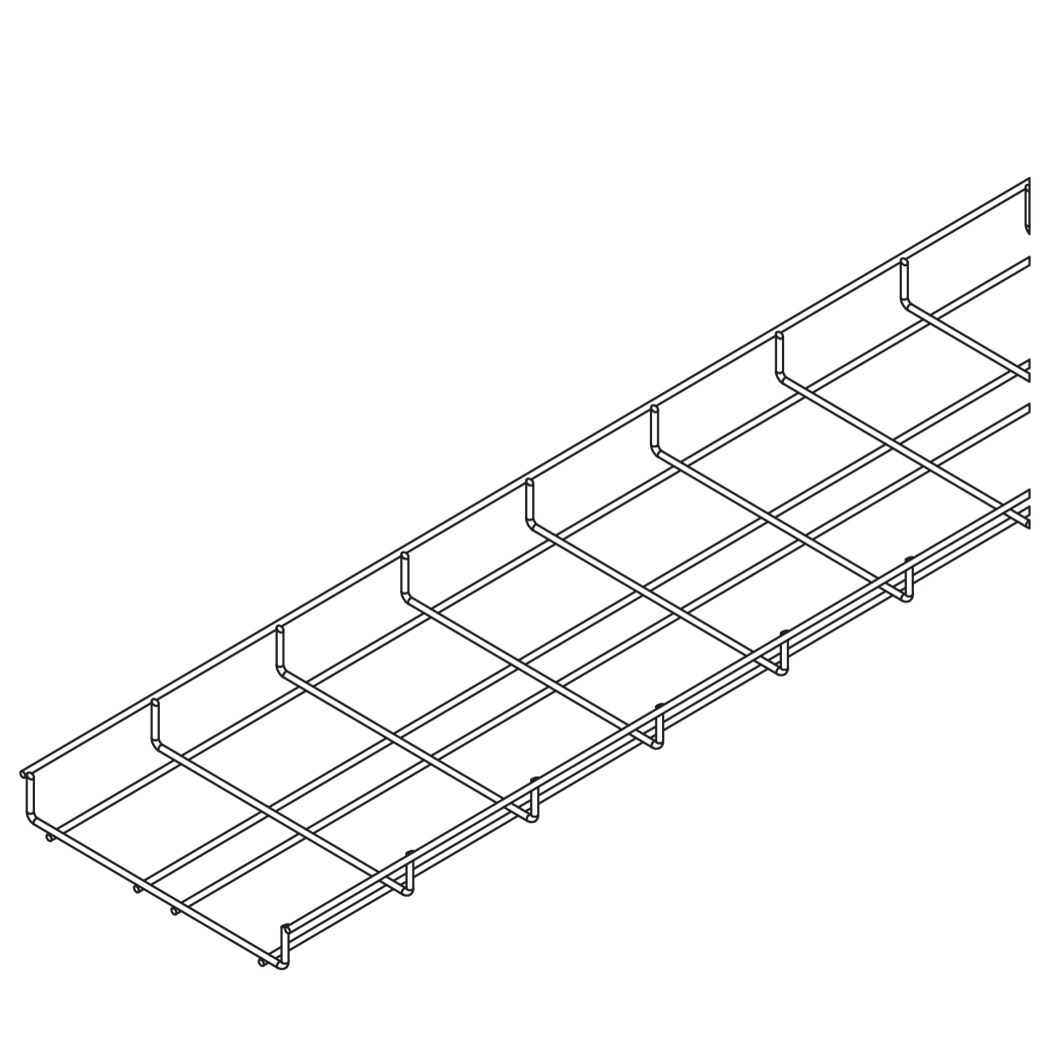

Korytko siatkowe, wysokość=35 mm

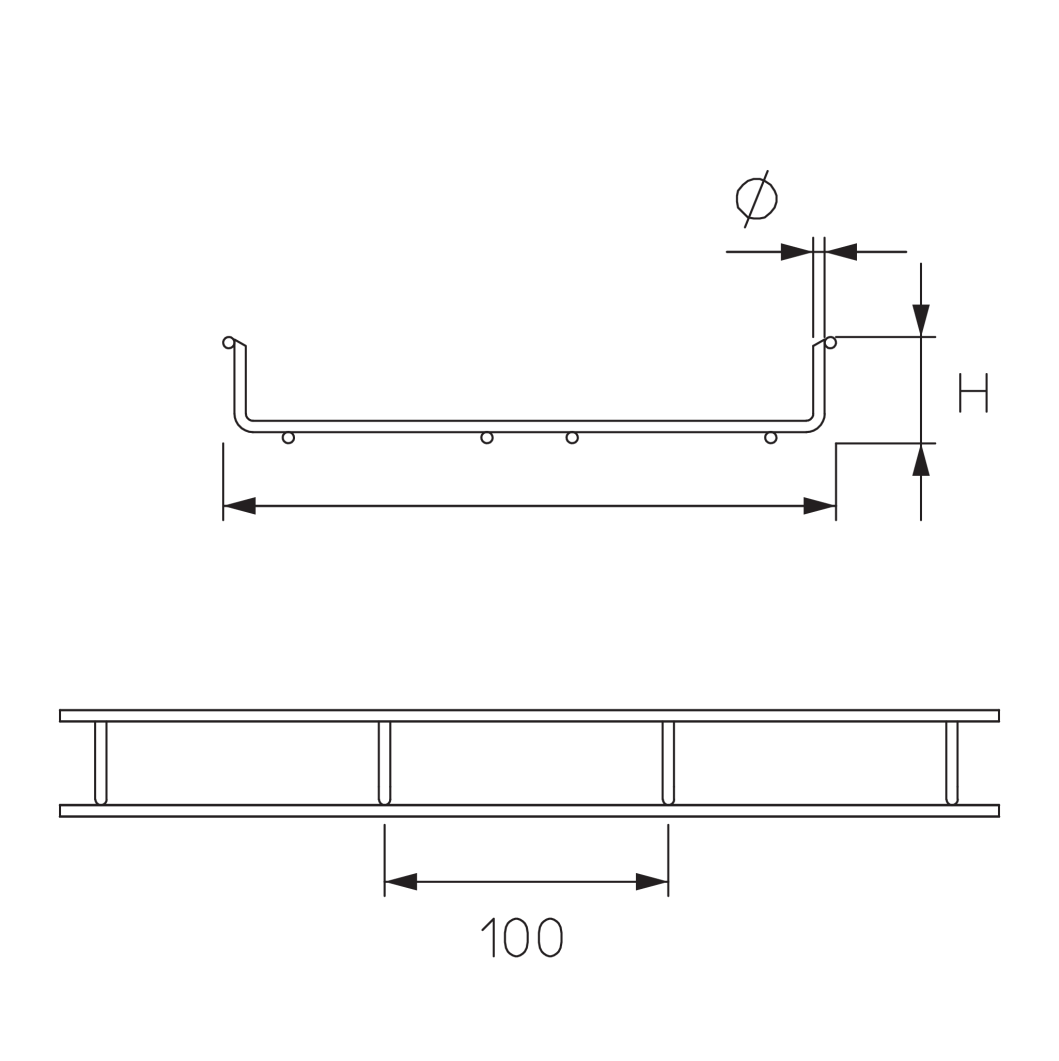

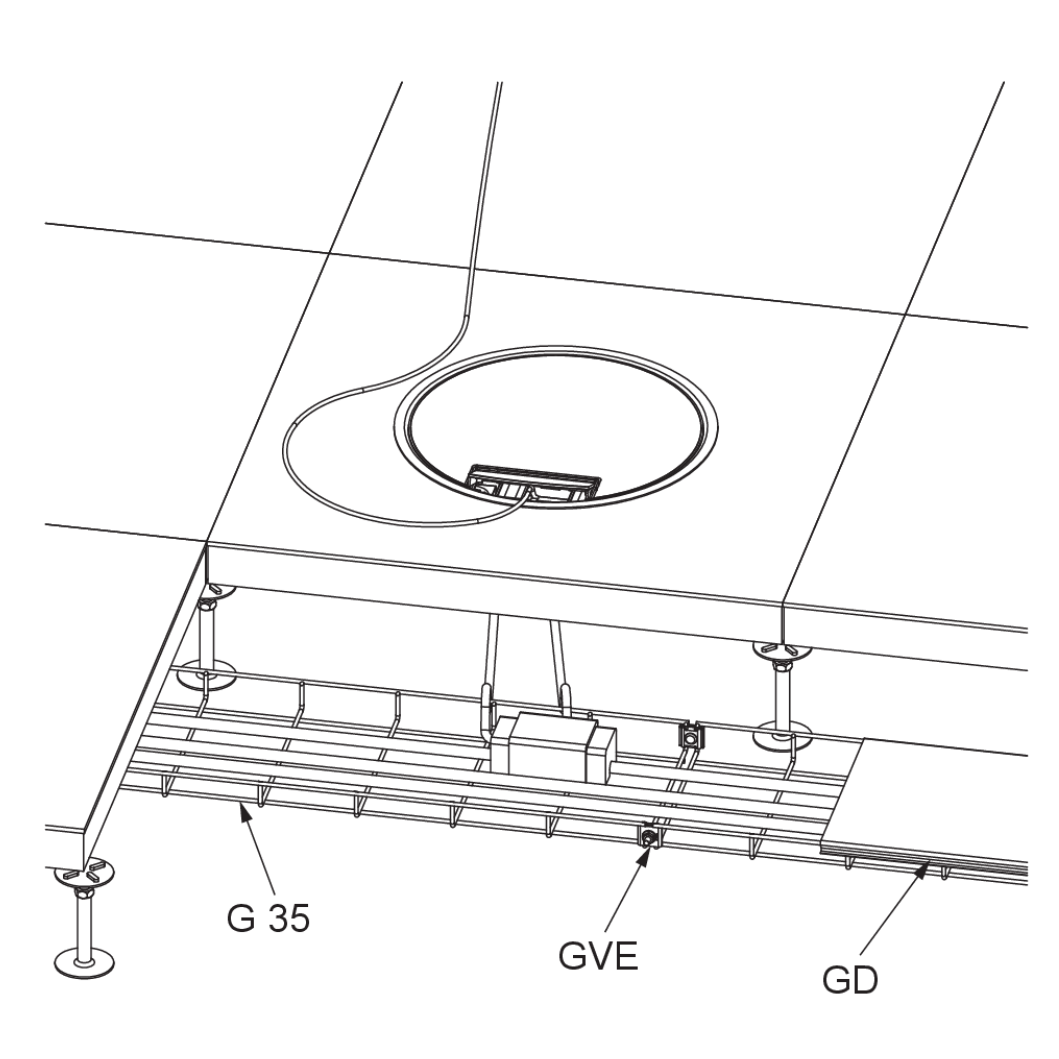

Korytko siatkowe typu G 35 (w kształcie litery U) posiada wysokość boczną 38 mm i jest dostępne w szerokościach od 116 do 316 mm. Standardowa długość wynosi 3004 mm. Korytko przeznaczone do prowadzenia lekkich kabli i przewodów w szczególności przy montażu bezpośrednio na podłodze, na podwyższonych konstrukcjach podłogowych oraz w podłogach podniesionych. Różne materiały i rodzaje powłok powierzchniowych zapewniają spełnienie wymagań dotyczących odporności na korozję w szerokim zakresie zastosowań.

Do łączenia korytek siatkowych G 35 należy stosować łącznik korytek siatkowych GVE.

Utrzymanie ciągłości potencjału zgodnie z DIN EN 61537 / VDE 0639.

Cynkowanie galwaniczne, EN ISO 4042

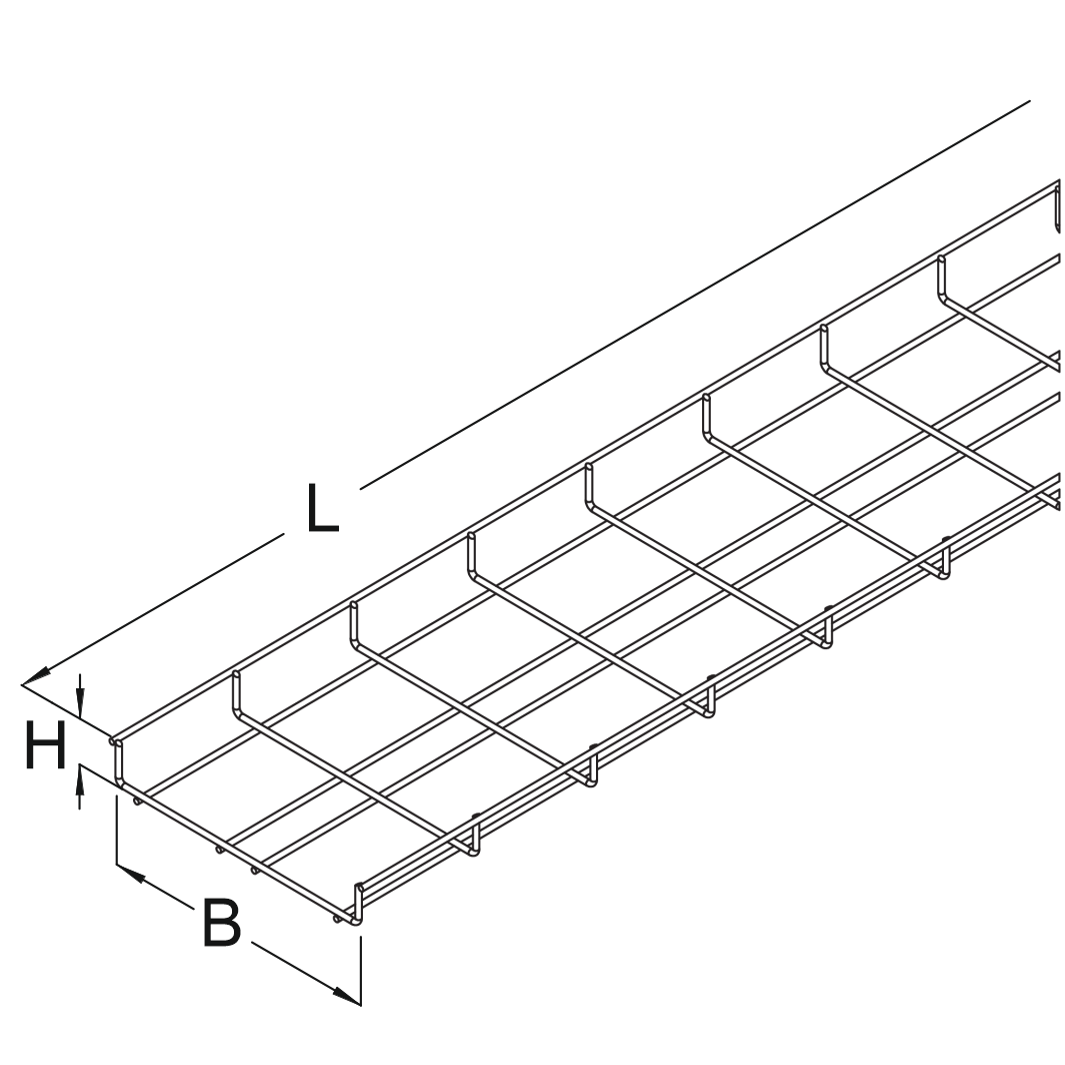

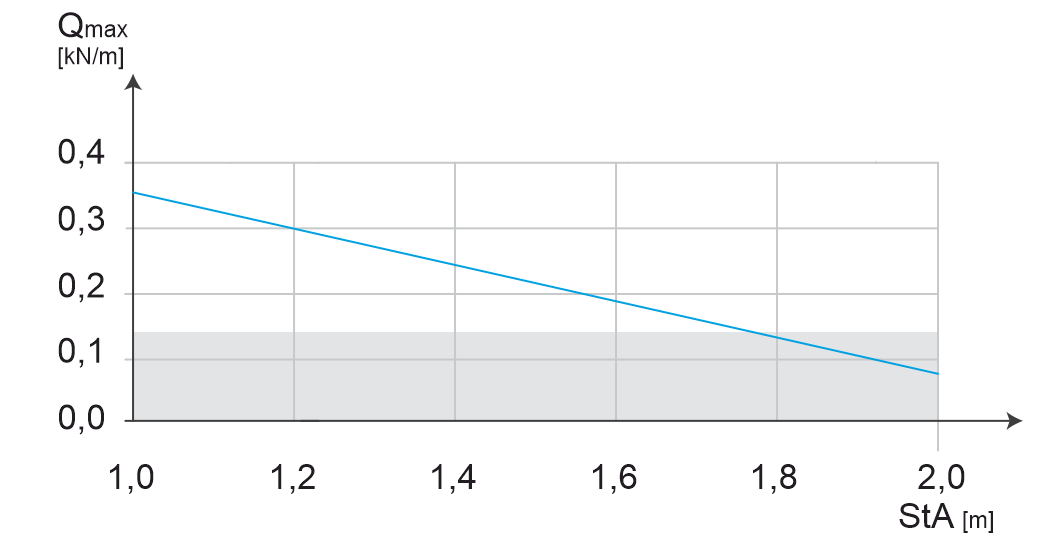

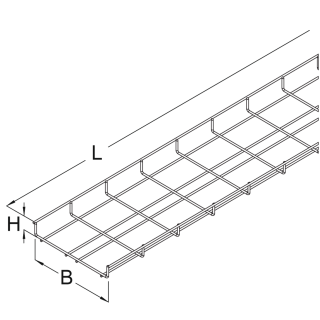

Nazwa	H[mm]	B[mm]	L[mm]	t[mm]	A[cm2]	Qsk[kN/m]	G[kg]
G 35-10GV	38	116	3004	4,00	29	0,04	1,690	− +
G 35-15GV	38	166	3004	4,00	43	0,07	1,850	− +
G 35-20GV	38	216	3004	4,00	58	0,09	2,590	− +
G 35-30GV	38	316	3004	4,00	58	0,13	3,500	− +

Ocynkowane, zgodnie z PN-EN 10244-2

Nazwa	H[mm]	B[mm]	L[mm]	t[mm]	A[cm2]	Qsk[kN/m]	G[kg]
G 35-10S	38	116	3004	4,00	29	0,04	1,690	− +
G 35-15S	38	166	3004	4,00	43	0,07	1,850	− +
G 35-20S	38	216	3004	4,00	58	0,09	2,590	− +
G 35-30S	38	316	3004	4,00	58	0,13	3,500	− +

Ocynk zanurzeniowo-ogniowy, zgodnie z BS 729 (EN ISO 1461)

Nazwa	H[mm]	B[mm]	L[mm]	t[mm]	A[cm2]	Qsk[kN/m]	G[kg]
G 35-10F	38	116	3004	4,00	29	0,04	1,810	− +
G 35-15F	38	166	3004	4,00	43	0,07	1,980	− +
G 35-20F	38	216	3004	4,00	58	0,09	2,780	− +
G 35-30F	38	316	3004	4,00	58	0,13	3,740	− +

Stal nierdzewna, zgodnie z ASTM 304 / BS 304 S 3

Nazwa	H[mm]	B[mm]	L[mm]	t[mm]	A[cm2]	Qsk[kN/m]	G[kg]
G 35-10E	38	116	3004	4,00	29	0,04	1,690	− +
G 35-15E	38	166	3004	4,00	43	0,07	1,850	− +
G 35-20E	38	216	3004	4,00	58	0,09	2,590	− +
G 35-30E	38	316	3004	4,00	58	0,13	3,500	− +

Opcjonalne akcesoria
